Модуль ПО АРМ Оператора "Мониторинг и отображение КСЭОН СЕНСОР " (далее модуль мониторинга и отображения) предполагает развертывание как на выделенном АРМ, так и на едином с ядром КСЭОН сервере. Существует возможность развертывания нескольких АРМ с модулями мониторинга и отображения, подключенных к одному серверу с ядром КСЭОН. Также, как и АРМ может переключаться между серверами КСЭОН вручную. Вызвать модуль мониторинга и отображения можно с панели управления АРМ КСЭОН нажав на иконку с условной таблицей с красной стрелкой (см. рисунок 3.1).

Рисунок 3.1 – Панель управления АРМ КСЭОН

«Журнал программы»

Для просмотра журнала работы модуля мониторинга и отображения необходимо в панели управления (см. рисунок 3.1) необходимо нажать «Инструменты», и из выпадающего меню выбрать пункт «Журнал программы». Смотри рисунок 3.2.

Рисунок 3.2 – Журнал программы.

В журнале программы отмечаются записи текущей работы модуля мониторинга и отображения, как запуск, выход из программы, подключение к серверу КСЭОН, аварийные отключения от сервера и др.

Для сохранения журнала работы в файл необходимо нажать кнопку «Сохранить». Для печати журнала работы необходимо нажать кнопку распечатать.

Смена сервера КСЭОН

Для смены активного сервера КСЭОН вручную необходимо в панели управления (см. рисунок 3.1) нажать «Инструменты», и из выпадающего меню выбрать пункт «Сменить сервер КСЭОН».

В диалоге смены сервера необходимо выбрать новый IP адрес сервера КСЭОН из предлагаемого списка (Смотри рисунок 3.3). Далее необходимо нажать кнопку «Сменить». Смена произойдет автоматически с обновлением данных с нового сервера, для которого может потребоваться некоторое время (зависит от загрузки сети передачи данных и объема данных).

Рисунок 3.3 – Смена сервера КСЭОН.

Смена сервера КСЭОН может понадобиться в случае недоступности активного сервера по техническим причинам.

Раздел «Сценарии оповещения»

В разделе «Сценарии оповещения» отображается в виде списка сценарии оповещения, которые синхронизируются со сценариями в ПО ГСО в автоматическом режиме.

При добавлении сценария в ПО ГСО в списке «Сценарии оповещения» модуля мониторинг и оповещение оно будет добавлено не позже чем через 30 сек (настройка интервала синхронизации с ПО ГСО в ядре КСЭОН).

Для контроля связей сценариев ПО ГСО с оконечными устройствами оповещения (ОУО) необходимо выбрать сценарий в списке. В правой колонке будет отражен список устройств, как показано на рисунке 3.4



Рисунок 3.4 – Раздел «Сценарии оповещения».

Раздел «Ситуации оповещения»

В разделе «Ситуации оповещения» отображается список ситуаций оповещения привязанных и обновляемых автоматически со сценариями ПО ГСО (см. рисунок 3.5).



Рисунок 3.5 – Раздел «Сценарии оповещения»

В колонке «Состояние» отмечено статус ситуации оповещения. Может принимать значения «Норма» – ситуация не активизирована, «Сработка» – ситуация активизирована вручную или автоматически модулем СППР (см. настройку).

Для активизации ситуации оповещения вручную необходимо нажать на соответствующую строку из списка ситуаций правой кнопкой мыши и из выпадающего списка выбрать пункт «Активизировать ситуацию», как показано на рисунке 3.6



Рисунок 3.6 – Активизация ситуации оповещения

После этого немедленно всплывет предупреждающее сообщение о регистрации сработки новой ситуации оповещения с предложение переместиться к разделу «Оперативная информация» для дальнейшей работы с ней, как показано на рисунке 3.7 Всплывающее сообщение сопровождается звуковым сигналом для привлечения внимания.



Рисунок 3.7 – Регистрация сработки новой ситуации оповещения

В случае автоматической регистрации новой ситуации оповещения при сработке модуля СППР– всплывающее сообщение будет сигнализировать аналогично.

Событие возникновения новой ситуации оповещения регистрируется в разделе «События» для отчетности.

Раздел «Оперативная информация»

В разделе «Оперативная информация» отображается в виде списка активизированные ситуации.

Дальнейшая работа с ситуациями заключается в сопровождении диспетчером процесса оповещения до закрытия ситуации с возможностью последующего отчета о проведении оповещения или отказа от него.

После активизации ситуации оповещения диспетчер должен принять в работу ситуации. Для этого необходимо выбрать активизированную ситуацию из списка, нажать правую кнопку мыши и из выпадающего списка выбрать пункт «Принять в работу», как показано на рисунке 3.8

Рисунок 3.8 – Принятие активизированной ситуации оповещения в работу диспетчером

Если в системе зарегистрированы несколько АРМ диспетчеров. Все АРМ будут оповещены, что диспетчер закрепленный за определенным АРМ взял ситуацию на сопровождение как показано на рисунке 3.9



Рисунок 3.9 – Информирование о принятие в работу ситуации оповещения

При необходимости оповещения диспетчер должен выбирать пункт из выпадающего меню «Запустить оповещение». При этом будет запущен интерфейс запуска оповещения (описан ниже).

Если диспетчер принимает решение, что ситуация оповещения не требует проведения оповещения (ложное срабатывание, не подтвердилось и т.д.) диспетчеру необходимо выбрать из выпадающего меню пункт «Отказ от ведения дел».

После окончания оповещения, либо принятия решения, что оповещение не потребовалось диспетчеру необходимо выбрать из выпадающего меню пункт «Завершить обработку».

При нажатии кнопки «Остановить оповещение» будут остановлены оповещения по всем запущенным в данный момент сценариям оповещения.

Все действия диспетчера по смене состояний ситуаций оповещения протоколируются в «Событиях» с для отчетности.

Запуск оповещения.

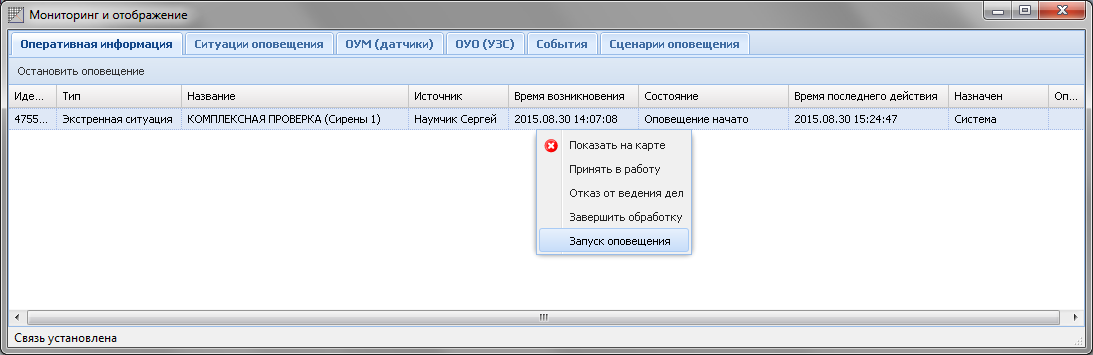

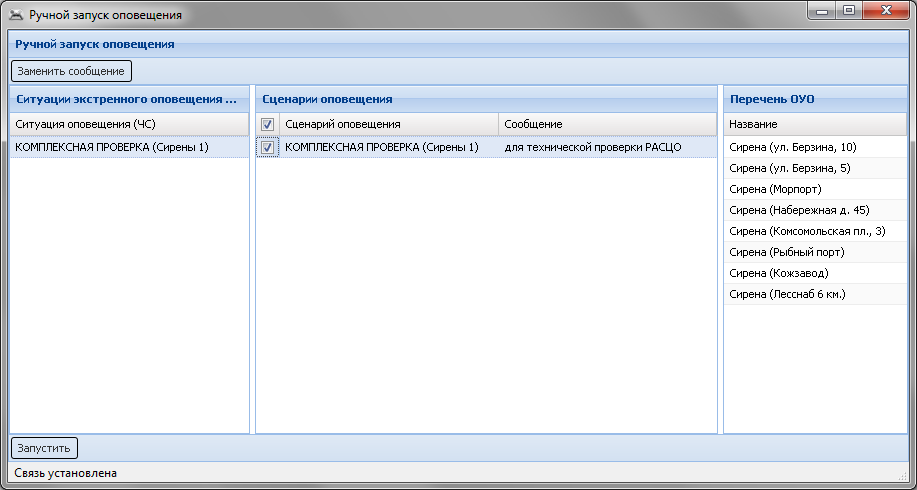

Если требуется произвести запуск оповещения, в разделе «Оперативная информация», в соответствующей строке ситуации оповещения необходимо выбрать пункт из выпадающего меню «Запустить оповещение» (см. рисунок 3.10). При этом появится интерфейс «Ручной запуск оповещения», как показано на рисунке 3.11

Рисунок 3.10 – Выбор запуска оповещения

Рисунок 3.11 – Запуск оповещения

Для продолжения запуска оповещения необходимо выбрать строку с запускаемой ситуацией в левой колонке, отметить галочкой, назначенный сценарий оповещения.

Если сценарий, с назначенным по умолчанию звуковым сообщением устраивает, необходимо нажать кнопку «Запустить». Появиться диалог подтверждения запуска оповещения, как показано на рисунке 3.12. Нажать кнопку «Да» – для начала оповещения, или кнопку «Нет» - для отмены оповещения.

Рисунок 3.12 – Подтверждение запуска оповещения

Диалог «Ручной запуск оповещения» закрывается автоматически.

Если звуковое сообщение, заложенное в сценарии по умолчанию, не устраивает, его можно заменить на имеющееся в списке сообщений (список сообщений синхронизирован со списком сообщений в ПО ГСО). Для этого необходимо нажать кнопку «Заменить сообщение» в интерфейсе «Ручной запуск оповещения» .

Далее следует указать сообщение из списка, с которым необходимо запустить оповещение (см. рисунок 3.13) и нажать кнопку «Применить». Проконтролировать, что в колонке «Сообщение» отображается имя подмененного сообщения (см. рисунок 3.14) и нажать кнопку «Запустить», как описано выше.



Рисунок 3.13 – Замена стандартного звукового сообщения

Если необходимо заменить сообщение оперативно, а в списке сообщений его нет, можно осуществить запись нового сообщения с микрофона и сохранить его в списке сообщений. Для этого необходимо нажать кнопку «Запись с микрофона» (см. рисунок 3.13). Далее появиться диалог записи, как показано на рисунке 3.14

Рисунок 3.14 – Запись звукового сообщения с микрофона

Для начала записи необходимо нажать кнопку «Записать». После окончания записи сообщения необходимо нажать кнопку «Остановить».

Прослушать записанное сообщение можно если нажать кнопку «Воспроизвести». При необходимости можно перезаписать сообщение заново один или несколько раз.

После контроля состава и качества сообщения необходимо нажать кнопку «Передать». Сообщение будет передано в ПО ГСО и будет отображаться в списке. Теперь его можно выбрать, как описано выше (см. рисунок 3.14).

На интерфейсе «Ручной запуск оповещения» после замены звукового сообщения будет отображаться имя нового сообщения в колонке «Сообщения», как показано на рисунке 3.15.



Рисунок 3.15 – Запуск оповещения с подмененным сообщением

Раздел «События».

В разделе «События» отображается в виде списка следующие события:

• Активизация ситуации оповещения. «»
• Принять в работу

Раздел «ОУМ (датчики)».

В разделе ОУМ (датчики) отображается в виде списка подключенные к системе датчики

Раздел «ОУО (УЗС)».

В разделе «Оперативная информация» отображается в виде списка активизированные ситуации

Модуль мониторинга и отображения позволяет в табличном виде отображать датчики мониторинга оконечные устройства оповещения, действующие сценарии оповещения, объекты оповещения, ситуации оповещения (ЧС).

В таблицах представлены данные с отображением их показаний, состояния, времени последнего обновления данных и дополнительную информацию.

Переместиться на карту для отображения на ней этого объекта возможно нажав правой кнопку мыши на интересующем объекте и выбрав из выпадающего списка пункт «Показать на карте».

Изменение состояний объектов, связанных с необходимостью привлечения внимания оператора сопровождается выделением цветом.
